手机屏蔽罩首页 > 产品中心 > 手机屏蔽罩 >

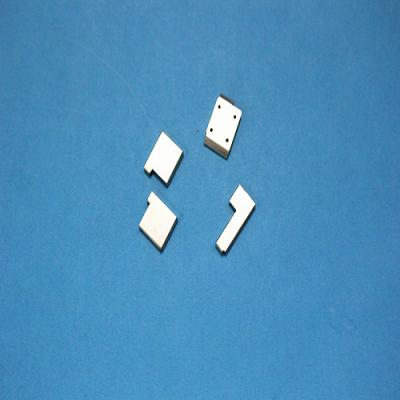

- Dr010手机屏蔽罩IMG_0602
Dr010手机屏蔽罩
- 产品名称: Dr010手机屏蔽罩
- 产品型号: Dr010
- 材质规格: 材质多种可选
- 材质特性: 符合rohs标准
- 生产周期: 2-3天
- 产品优势: 外观精致光滑
- 产品规格: 按照客户要求定制
- 温馨提示: 产品均支持非标定制
-
材质:洋白铜、不锈钢、马口铁
特点:易上锡,屏蔽效果好
规格:根据客户需要,来图、来样定制
适用范围:手机、电脑、GPS、手表、数码产品等各种电子类产品
打样时间:3天左右
开模时间:一个星期左右
模具类型:连续模
工艺类型:快走丝、慢走丝
平整度:公差±0.05mm
清洗方式:超声波清洗
包装:吸塑、载带
深圳市恩凯特精密技术有限公司是一家专业设计、开发、生产加工手机屏蔽罩、五金冲压件及模具制造的一般纳税人企业。
公司位于深圳市龙岗区平湖辅城坳工业园,厂房面积将近3000平方米。公司技术力量雄厚,管理制度严谨,生产设备精良,拥有一支专业的模具开发设计技术团队,专业生产手机屏蔽罩、电子、电器、机械、玩具、钟表、端子等精密五金冲压件。公司生产设备齐全,适应大小五金零件的制造要求
。现有加工设备:铣床、磨床、车床、钻床、线切割、各吨位冲床等。公司始终贯彻“以质量求生存,以信用求发展”的经营理念,为广大客户提供研发、设计、生产、销售一条龙服务。公司接单可保证按时交货,完善的专业售后服务质量跟踪,免除您后顾之忧。
加工定制 |
是 |
种类 |
电磁屏蔽 |
特性 |
易上锡,屏蔽效果好 |
材质 | 洋白铜、不锈钢、马口铁 | 用途 | 防止电磁干扰(EMI)、对PCB板上的元件及LCM起屏蔽作用 | 焊锡性 |
良好 |
型号 |
G501 | 品牌 | 恩凯特 | 屏蔽性 | 良好 |
-
1 盖子材料可以选用ZSNH锌锡镍合金(便宜),或者洋白铜(性能好易加工),或者不锈钢(不吃锡只能做盖子)。支架材料选用ZSNH锌锡镍合金或者洋白铜,以保证好的焊接性能。 2 ZSNH锌锡镍合金底座厚度0.2mm,盖子0.13mm。不锈钢盖板0.13mm洋白铜底座厚度 0.2mm,盖子0.13mm,单件式,两件式,材料:洋白铜,不锈钢,ZSNH锌锡镍合金
3 盖子和支架四周间隙0.05mm,z向间隙0mm,距离元器件0.4mm以上
4 展平后,冲刀区宽度留0.5mm。
5 屏蔽盖焊盘宽度0.7mm~1mm之间,太小不利于贴片,太大容易被外界干扰。屏蔽盖与屏蔽盖底部之间间隙最小要0.5mm(也要考虑支架焊盘与焊盘之间间距最小0.3mm)。
6 支架smt时浮锡高度0.1mm,盖子平整度0.1mm。屏蔽罩装配后距离上方器件或壳体间隙最小要0.2mm
7 屏蔽支架重心处要预设计直径5mm的吸盘区域。
8 屏蔽支架的四周墙体每边要有一到两个直径0.7~1mm的通孔,用于卡屏蔽盖。卡洞不能太多,否则很难拆卸可由供应商作出,我们给出位置尺寸。
9 屏蔽盖四周墙的最底面,距离PCB要有0.5mm的距离,防止屏蔽支架吃锡过多顶住屏蔽盖。
10 屏蔽盖散热孔直径1mm 。
11 如果屏蔽盖或者屏蔽支架有平面落差,注意落差分界处侧面切通,不然没法加工。另外平面内的落差拐角处要打直径3mm的孔,否则会撕裂 。
12 如果屏蔽盖或者屏蔽支架有平面落差,注意落差角度35~40度,太大的角度加工时冲裂 。
13 如果屏蔽盖或者屏蔽支架有平面落差,落差处支架与盖子面配合间隙不为0,应该为0.1mm 。
14 屏蔽支架平面切空处距离侧墙外壁要1mm以上,内部有向下折弯的话,折弯处侧墙距离外侧墙0.5mm,此时平面直接贴着侧墙切空 。
15 屏蔽支架切空区内角R0.5mm 。
16 屏蔽支架与PCB之间不是整面焊接,要采用2-1-2-1mm方式的长城脚焊接,2mm接触,1mm悬空方便爬锡。如此可以增加屏蔽盖的帖附强度。
17 1.与SHIEDING-BOX配做。2.表面平面度为0.1MM以内。3.折弯内角为R0.1MM,未注圆角为R0.1MM。4.折弯角度为90°±0.5。5.未注公差按照图示公差等级
