手机咪头首页 > 产品中心 > 手机咪头 >

  • 手机咪头6
  • 4015绿板焊线20mm咪头手机咪头6

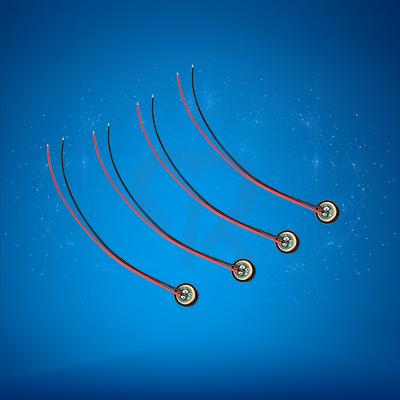

4015绿板焊线20mm咪头

  • 产品名称: 4015绿板焊线20mm咪头
  • 产品型号: 4015
  • 材质规格: 材质多种可选
  • 材质特性: 符合rohs标准
  • 生产周期: 2-3天
  • 产品优势: 外观精致光滑
  • 产品规格: 按照客户要求定制
  • 温馨提示: 产品均支持非标定制


      咪头,是将声音信号转换为电信号的能量转换器件,是和喇叭正好相反的一个器件(电→声)。是声音设备的两个终端,咪头是输入,喇叭是输出。又名麦克风,话筒,传声器,咪胆等。

      1、防尘网:

      保护咪头,防止灰尘落到振膜上,防止外部物体刺破振膜,还有短时间的防水作用。

      2、外壳:

      整个咪头的支撑件,其它件封装在外壳之中,是传声器的接地点,还可以起到电磁屏蔽的作用。

      3、振膜:是一个声-电转换的主要零件,是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷,也是组成一个可变电容的一个电极板,而且是可以振动的极板。

      4、垫片:

      支撑电容两极板之间的距离,留有间隙,为振膜振动提供一个空间,从而改变电容量。

      5、背极板:

      电容的另一个电极,并且连接到了FET(场效应管)的G(栅)极上。

      6、铜环:

      连接极板与FET(场效应管)的G(栅)极,并且起到支撑作用。

      7、腔体:

      固定极板和极环,从而防止极板和极环对外壳短路(FET(场效应管)的S(源极),G(栅)极短路)。

      8、PCB组件:

      装有FET,电容等器件,同时也起到固定其它件的作用。

      9、PIN:有的传声器在PCB上带有PIN(脚),可以通过PIN与其他PCB焊接在一起,起连接另外前极式,背极式在结构上也略有不同。

    咪头的测试条件;MIC的使用应规定其工作电压和负载电阻,不同的使用条件,其灵敏度的大小有很大的影响
    电压 电阻
    1、消耗电流:即咪头的工作电流
    主要是FET在VSG=0时的电流,根据FET的分档,可以做成不同工作电流的传声器。但是对于工作电压低、负载电阻大的情况下,对于工作电流就有严格的要求,由电原理图可知
    VS=VSD+ID×RL ID = (VS- VSD)/ RL
    式中 ID FET 在VSG等于零时的电流
    RL为负载电阻
    VSD,即FET的S与D之间的电压降
    VS为标准工作电压
    总的要求 100μA〈IDS〈500μA
    2、灵敏度:单位声压强下所能产生电压大小的能力。
    单位:V/Pa 或 dBV/Pa 有的公司使用是dBV/μBar
    -40 dBV/Pa=-60dBV/μBar
    0 dBV/Pa=1V/Pa
    声压强Pa=1N/m2
    3、输出阻抗:基本相当于负载电阻RL(1-70%)之间。
    4、方向性及频响特性曲线:
    a、全向: MIC的灵敏度是在相同的距离下在任何方向上相等,全向MIC的结构是PCB上全部密封,因此,声压只有从MIC的音孔进入,因此是属于压强型传声器。
    频率特性图:
    b、单向 单向MIC 具有方向性,如果MIC的音孔正对声源时为0度,那么在0度时灵敏度最高,180度时灵敏度最低,在全方位上呈心型图,单向MIC的结构与全向MIC不同,它是在PCB上开有一些孔,声音可以从音孔和PCB的开孔进入,而且MIC的内部还装有吸音材料,因此是介于压强和压差之间的MIC。
    频率特性图:
    c、消噪型:是属于压差式MIC,它与单向MIC不同之处在于内部没有吸音材料,它的方向型图是一个8字型
    频率特性:
    5、频率范围:
    全向: 50~12000Hz 20~16000Hz
    单向:100~12000Hz 100~16000Hz
    消噪:100~10000Hz
    6、最大声压级:是指MIC的失真在3%时的声压级,声压级定义:20μpa=0dBSPL
    MaxSPL为115dBSPLA SPL声压级 A为A计权
    7、S/N信噪比:即MIC的灵敏度与在相同条件下传声器本身的噪声之比,详见产品手册,噪声主要是FET本身的噪声
    咪头分类
    1、从工作原理上分:炭精粒式、电磁式、电容式、驻极体电容式(以下介绍以驻极体式为主)、压电晶体式、压电陶瓷式、二氧化硅式等
    2、从尺寸大小分,驻极体式又可分为若干种.
    Φ9.7系列产品 Φ8系列产品 Φ6系列产品
    Φ4.5系列产品 Φ4系列产品 Φ3系列产品
    每个系列中又有不同的高度
    3、从咪头的方向性,可分为全向,单向,双向(又称为消噪式)
    4、从极化方式上分,振膜式,背极式,前极式
    从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等
    5、从对外连接方式分
    普通焊点式:L型
    带PIN脚式:P型
    同心圆式: S型
    结构
      保护咪头,防止灰尘落到振膜上,防止外部物体刺破振膜,还有短时间的防水作用。1、防尘网:以全向MIC,振膜式极环连接式为例
    2、外壳:
    整个咪头的支撑件,其它件封装在外壳之中,是传声器的接地点,还可以起到电磁屏蔽的作用。
    3、振膜:是一个声-电转换的主要零件,是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷,也是组成一个可变电容的一个电极板,而且是可以振动的极板。
    4、垫片:
    支撑电容两极板之间的距离,留有间隙,为振膜振动提供一个空间,从而改变电容量。
    5、背极板:
    电容的另一个电极,并且连接到了FET(场效应管)的G(栅)极上。
    6、铜环:
    连接极板与FET(场效应管)的G(栅)极,并且起到支撑作用。
    7、腔体:
    固定极板和极环,从而防止极板和极环对外壳短路(FET(场效应管)的S(源极),G(栅)极短路)。
    8、PCB组件:
    装有FET,电容等器件,同时也起到固定其它件的作用。
    9、PIN:有的传声器在PCB上带有PIN(脚),可以通过PIN与其他PCB焊接在一起,起连接另外前极式,背极式在结构上也略有不同。
